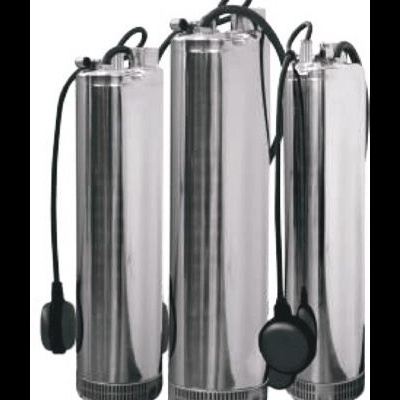

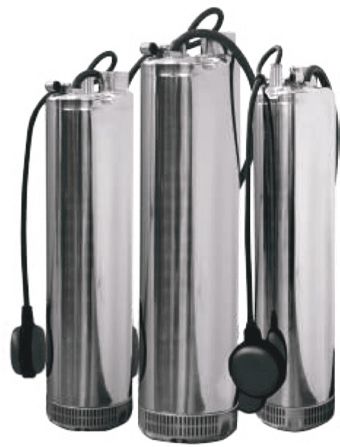

Eletrobomba Submersível Ideal Delta NB 5"
SKU: 15891200
APLICAÇÃO
As eletrobombas centrifugas submersíveis multicelulares de 5” IDEAL DELTA da série NB ideais para a pressurização e abastecimento de águas limpas, não agressivas e livres de fibras, a partir de poços, bem como para distribuição de águas pluviais, irrigação, esvaziamento de fontes e sistemas de lavagem. Todos os componentes em contacto com o fluído são em aço inoxidável AISI 304, permitindo a passagem de corpos sólidos até 2mm. A versão monofásica pode ser com ou sem interrutor de bóia, e é fornecida com condensador.
Com saídas de 1.1/4” e fornecidas com 20 metros de cabo H07-RNF, permitem elevações até 79m.c.a. e caudais até 16,6m3/h.
DADOS TÉCNICOS
Gama de operação de 1,2 a 16,6m3/h. // Alturas manométricas até 79m.c.a.
Temperatura de fluído: de -5 a 40ºC. // Requisitos do fluído: água limpa e com corpos sólidos até 2mm.
Profundidade máxima de imersão: 20m. // Isolamento de classe F // Grau de proteção: IP68
CONSTITUIÇÃO
Camisa exterior, turbinas e difusores em aço inoxidável AISI 304. Veio em aço inox AISI 341 e retentor mecânico duplo em cerâmica/grafite/NBR, com câmara de óleo. Motor protegido por cápsula de aço inox hermética e arrefecido pelo líquido bombeado. Cabo de alimentação do tipo H07-RNF, com 20 m.
| Modelo | CV | kW | A | µf | V | Ø | Altura H (m) | Caudal l/h |
| NB 3-04 MA | 0,75 | 0,55 | 3,3 | 12 | 230 | 1 1/4” | 8 - 34 | 5100 - 1200 |
| NB 3-04 M | 0,75 | 0,55 | 3,3 | 12 | 230 | 1 1/4” | 8 - 34 | 5100 - 1200 |
| NB 5-04 MA | 1,00 | 0,75 | 5,1 | 18 | 230 | 1 1/4” | 4 - 35 | 8600 - 2400 |
| NB 5-04 M | 1,00 | 0,75 | 5,1 | 18 | 230 | 1 1/4” | 4 - 35 | 8600 - 2400 |
| NB 5-07 MA | 1,50 | 1,10 | 8,9 | 20 | 230 | 1 1/4” | 4,2 - 61 | 8600 - 2400 |
| NB 5-07 M | 1,50 | 1,10 | 8,9 | 20 | 230 | 1 1/4” | 4,2 - 61 | 8600 - 2400 |
| NB 5-09 MA | 2,00 | 1,50 | 10,8 | 35 | 230 | 1 1/4” | 9 - 79 | 8600 - 2400 |
| NB 5-09 M | 2,00 | 1,50 | 10,8 | 35 | 230 | 1 1/4” | 9 - 79 | 8600 - 2400 |
| NB 9-02 MA | 1,00 | 0,75 | 5,3 | 18 | 230 | 1 1/4” | 4,8 - 21 | 16600 - 4800 |
| NB 9-02 M | 1,00 | 0,75 | 5,3 | 18 | 230 | 1 1/4” | 4,8 - 21 | 16600 - 4800 |
| NB 9-03 MA | 1,50 | 1,10 | 7,7 | 20 | 230 | 1 1/4” | 5 - 32 | 16600 - 4800 |
| NB 9-03 M | 1,50 | 1,10 | 7,7 | 20 | 230 | 1 1/4” | 5 - 32 | 16600 - 4800 |
| NB 9-04 MA | 2,00 | 1,50 | 9,9 | 35 | 230 | 1 1/4” | 6,4 - 43 | 16600 - 4800 |
| NB 9-04 M | 2,00 | 1,50 | 9,9 | 35 | 230 | 1 1/4” | 6,4 - 43 | 16600 - 4800 |
| Modelo | CV | kW | A | µf | V | Ø | Altura H (m) | Caudal l/h |
| NB 5-04 | 1,00 | 0,75 | 2,2 | 400 | 1 1/4” | 4 - 35 | 8600 - 2400 | |
| NB 5-07 | 1,50 | 1,10 | 2,5 | 400 | 1 1/4” | 4,2 - 61 | 8600 - 2400 | |
| NB 5-09 | 2,00 | 1,50 | 4,1 | 400 | 1 1/4” | 9 - 79 | 8600 - 2400 | |
| NB 9-02 | 1,00 | 0,75 | 2,3 | 400 | 1 1/4” | 4,8 - 21 | 16600 - 4800 | |
| NB 9-03 | 1,50 | 1,10 | 3 | 400 | 1 1/4” | 5 - 32 | 16600 - 4800 | |
| NB 9-04 | 2,00 | 1,50 | 3,8 | 400 | 1 1/4” | 6,4 - 43 | 16600 - 4800 |
A - com interruptor de boía
Todos os tipos fornecidos com 20m de cabo.
Nas monofásicas inclui condensador.
| Marca | Ideal Delta |
|---|
